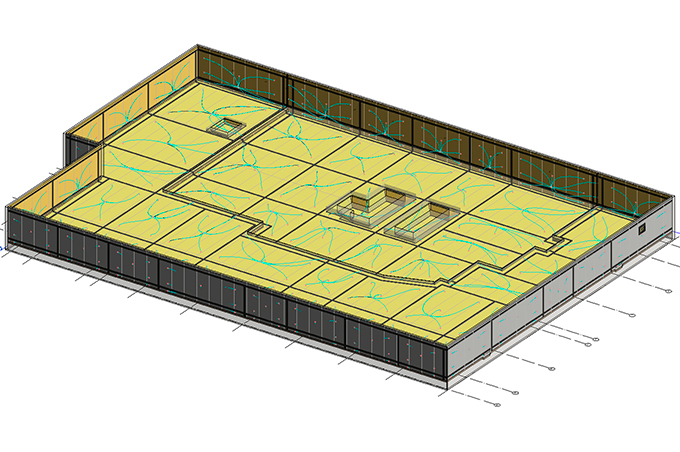

Проектирование и моделирование системы гидроизоляции ТН-ФУНДАМЕНТ СВГ Проф в программе Autodesk Revit

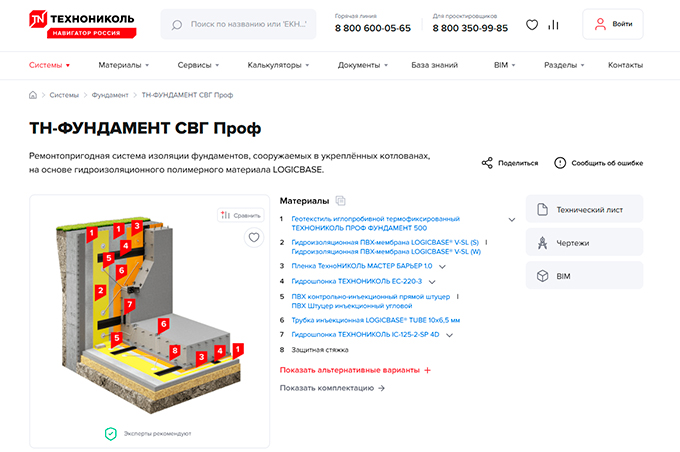

Проведем подробный обзор ремонтопригодной системы гидроизоляции ТН-ФУНДАМЕНТ СВГ Проф. Рассмотрим назначение и основные компоненты системы, обсудим методики горизонтального и вертикального монтажа гидроизоляционных материалов, объясним работу инъекционной системы для локального ремонта повреждений. В следующих видео покажем, как создать цифровую модель системы в программе Autodesk Revit.

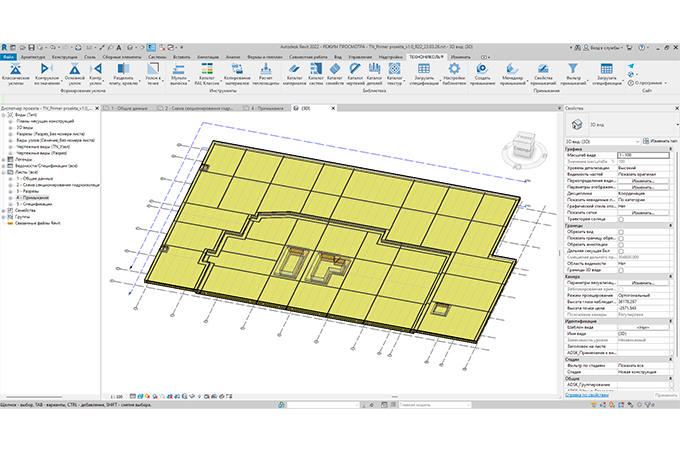

Рассмотрим моделирование горизонтальной части системы ТН-ФУНДАМЕНТ СВГ Проф в Autodesk Revit 22. Уделим внимание использованию специализированного плагина для Revit от компании ТЕХНОНИКОЛЬ для автоматизации процессов проектирования. Научимся загружать необходимые материалы и семейства, настраивать структуру слоёв и эффективно моделировать различные участки конструкции, включая фундаментные плиты и стены приямков.

В данном уроке разберем завершающие этапы моделирования горизонтальной части системы гидроизоляции фундаментов. Объясним принципы размещения гидрошпонок и инъекционных штуцеров, учитывая площадь карты и расстояние между элементами. Подробно рассмотрим методы выравнивания и установки семейств комплектации на плане и в трехмерном пространстве. Особое внимание уделим правилам расположения штуцеров относительно гидрошпонок и площади карт. Завершим урок подготовкой модели к следующему этапу проектирования- вертикальной части фундамента.

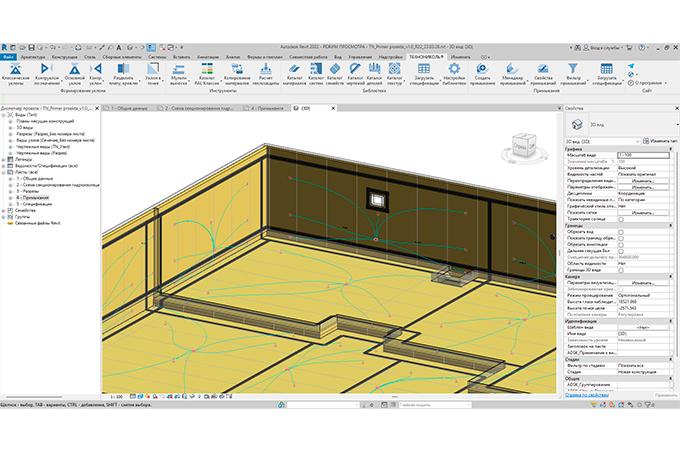

Урок посвящен детальному моделированию вертикальной части системы ТН-ФУНДАМЕНТ СВГ Проф. Последовательно разберем каждый этап процесса, начиная с загрузки необходимых компонентов, таких как семейства стен и гидрошпонок, и заканчивая оформлением спецификации материалов. Особое внимание уделим правильной установке гидрошпонок и штуцеров, а также тонкостям настройки отображения различных слоев конструкции.

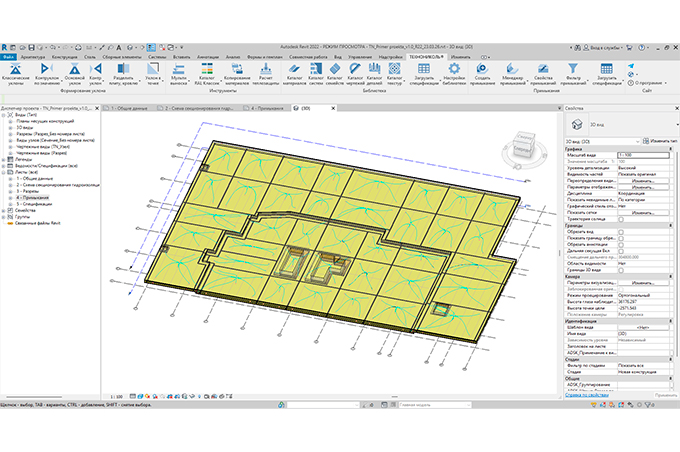

Разберем процесс моделирования инъекционных трубок и смотровых коробок. Загрузим недостающие элементы с помощью плагина ТЕХНОНИКОЛЬ. У инъекционных штуцеров настроим коннекторы, для правильного соединения трубопроводов и смоделируем систему трубок. В завершении, добавим спецификации элементов комплектации инъекционной системы.

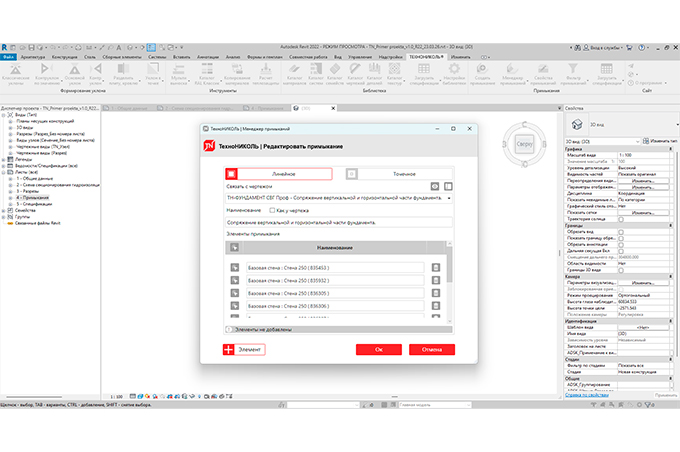

На уроке разберем работу модуля "Примыкания" плагина ТЕХНОНИКОЛЬ, для расчета количества материалов на узлах строительных конструкций. Выполним пошаговый процесс создания нового листа, загрузки спецификации и чертежных видов узлов, выбора нужных элементов для подсчета, настройки свойств примыкания и добавления материалов в спецификацию. Особое внимание уделим расчету расхода материалов на примыкания.

Продолжаем разбирать расчет материалов при помощи модуля "Примыкания" плагина ТЕХНОНИКОЛЬ. Покажем, как создать "фиктивные стены" для измерения длины линейных примыканий, а также учитываем расход набухающих профилей и герметиков. Поэтапно объясним процесс моделирования узлов, выбор нужных элементов для проведения расчетов и внесение изменений в спецификацию проекта. Завершая урок, рассмотрим пример создания "живого узла" с учетом геометрических особенностей конструкции и подбора соответствующих строительных материалов.

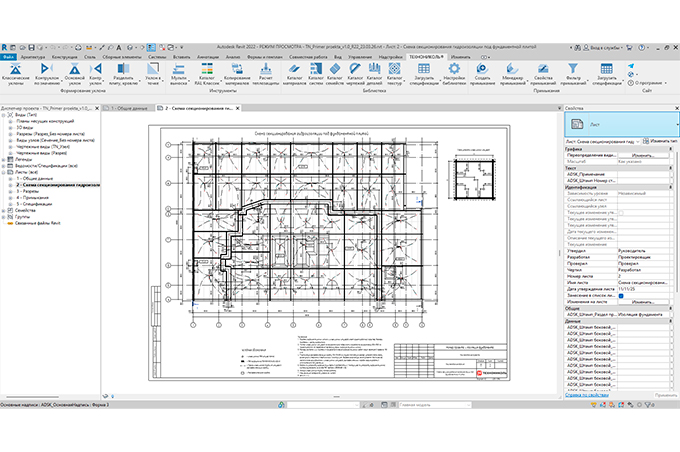

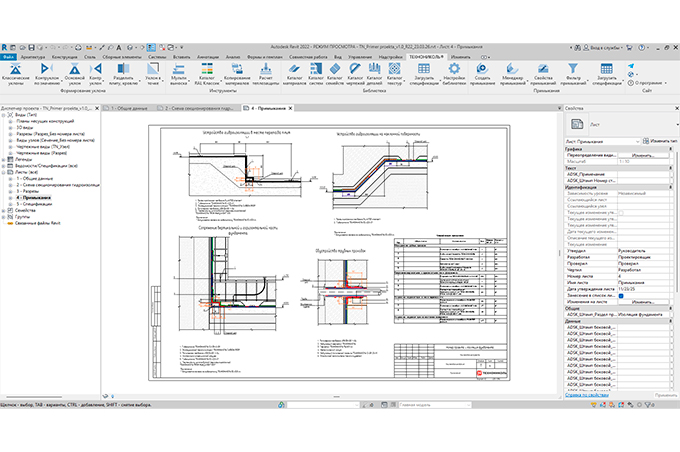

В завершении, покажем процесс оформления чертежей ремонтопригодной системы ТН-ФУНДАМЕНТ СВГ Проф. Основное внимание уделим созданию планов, разрезов и оформлению узлов, добавленных в предыдущем видео. Объясним шаги по подготовке листов, копированию плана, изменению масштаба видов и настройке видимости объектов. Покажем процесс образмеривания различных элементов конструкции, таких как гидрошпонки и инъекционные штуцеры, а также созданию чертежных видов для условных схем установки штуцеров.
